L'ensemble coque + pont

Le concepteur et son modèle!

En sortie de moule la pièce a un aspect lisse et brillant

Cet ensemble est à vendre, pour plus d'infos me contacter!

Turbine JET 5 Graupner

Hélice (rotor) à 5 pales, arbre monté sur roulements à billes,

et tuyère orientable. Le corps de la turbine est en aluminium.

Découpe pour la turbine

La coque polyester en cours de découpage

La turbine complement montée

avec tuyère et grille de protection

Assemblage des 2 parties

Moteur Brushless

Le moteur thermique, lourd, bruyant et de mise en oeuvre difficile : démarrage, vibrations, échauffement de l'échappement... est remplacé par un moteur brushless de dernière génération développant 1000 watts (1,35 ch) et possédant une accélération fulgurante!

Il est accouplé à un variateur spécial brushless permettant de passer jusqu'à 80 A en fonctionnement normal et 90A sur une courte période.

Le moteur est très compact : diamètre 40mm et 45 mm de long, et avec un poids

de 150grs , le gain par rapport au moteur thermique (5kg!) est important.

Cependant, une partie du gain de poids sera perdu dans les batteries,

au plomb pour l'instant car plus abordables...

( kit "moteur+variateur brushless", plusieurs puissances dispo.. , me contacter! )

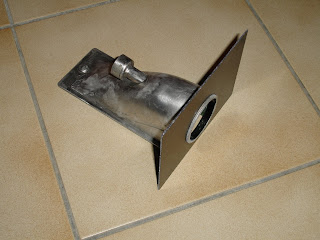

Turbine Graupner JET5

Turbine identique aux vrais Jet-Ski, avec un diamètre de 50mm et un rotor à 5 pales,

arbre de 7mm monté sur roulements à billes.

Elle est moulée en aluminium, et pèse 500grs env avec la tuyère.

Cet article se trouve chez les détaillants de modèles réduits, souvent sur commande.

L'avantage de la turbine réside dans l'absence de parties tournantes (et coupantes!) apparentes par rapport à une hélice classique, donc aucun risque de blessure. La turbine autorise une

très bonne accélération, et la tuyère orientable permet des virages serrés.

Moulage de la selle

Le master de la selle réalisé en mousse haute densité,

un moule sera tiré de cette pièce et ensuite

les pièces sont fabriquées à partir du moule.

La pièce démoulée

Mise en place des vis de fixation

Vis de fixation en nylon résinées sur la selle

Moule des pièces latérales

Pièce supérieure

Démoulage

Le dessus terminé, pièce moulée en résine polyester

épaisseur: 2 à 3mm. ( exemplaires à vendre, me contacter)

Réalisation pièce supérieure

Application de résine polyester

Moule et démoulage...

Démoulage chaotique, le master est resté collé,

le moule sera passé au nettoyeur haute pression.

Réalisation du moule supérieur (02)

Gelcoat sur le deuxième coté

Gelcoat à gauche, resine à droite

Moule terminé des deux cotés

Réalisation du moule supérieur ( 01 )

l'état de surface est parfait

Du fait la complexité de la pièce, le moule sera en 2 parties

Le Scotch délimite le plan de joint

Couche de Gelcoat (rose pour le moule)
